1. Přehled produktu

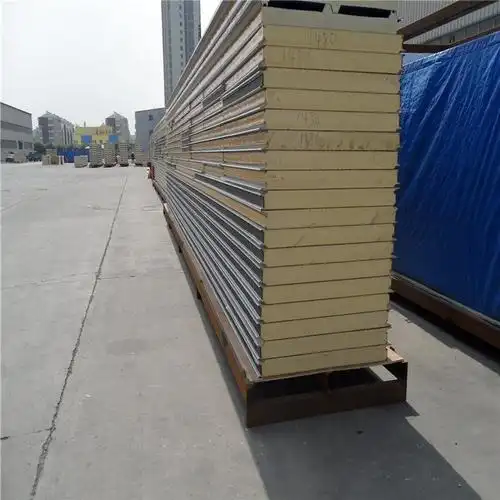

Barevný ocelový polyuretanový sendvičový panel, obvykle označovaný jako PU sendvičový panel, je vysoce kvalitní prefabrikovaný materiál pro obvodové pláště s jazýčkovými spoji a kovovou povrchovou úpravou. Slouží jako specializovaný profesionální panel určený pro chladicí skladování a izolaci v konstantních teplotách. Vyroben pod přísným dodržováním národní normy GB/T 23932 pro stavební tepelně izolační sendvičové panely; produkt splňuje požadavky nařízení GB 8624 B1 pro nehořlavost a odpovídá evropské normě EN 13501-1 třídy B1 pro zahraniční exportní projekty.

Panel využívá kompozitní strukturu složenou z dvouvrstvých barevně pozinkovaných nebo aluzinkových ocelových plechů a jádra z tvrdého polyuretanového pěnového materiálu vysoké hustoty. Je integrovaně lisován pomocí automatizovaného vysokotlakého pěnění, spojování při konstantní teplotě a precizního formování jazýčkových spojů. Díky vysokému poměru uzavřených buněk, ultranízké nasákavosti vody a průmyslově předním tepelně izolačním vlastnostem kombinuje produkt energeticky úspornou izolaci, lehkou konstrukci, vodotěsné utěsnění, odolnost proti povětrnostním vlivům i bezpečnost dle požadavků B1 pro nehořlavost. Široce se používá v chladících skladech, dílnách s konstantní teplotou, čistých místnostech bez prachu a ve vysokozdarma průmyslových budovách, čímž představuje optimální prefabrikované řešení obvodového pláště pro moderní energeticky efektivní stavební projekty.

2. Základní konstrukční složení

Kovová povrchová deska

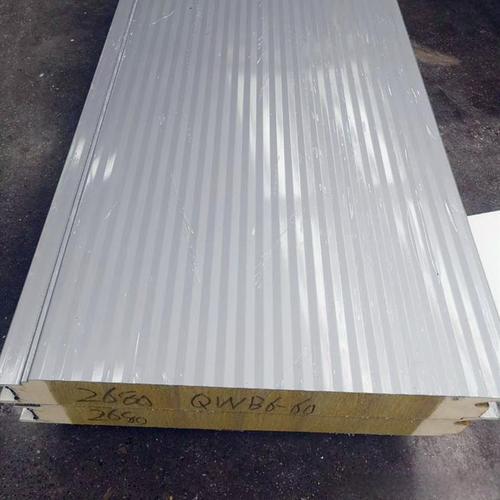

Využívá prvotřídní barevně pozinkované nebo aluzinkové ocelové plechy. Standardní hmotnost zinkové povrchové úpravy na obou stranách dosahuje ≥80 g/m², pro venkovní prostředí s vysokou korozivitou lze navýšit až na ≥180 g/m². K dispozici jsou substrátové stupně DC51D a S250GD, sladěné s povrchovými nátěry PE, HDP a PVDF odolnými vůči povětrnostním vlivům. Kompaktní a hladký povrch poskytuje vynikající odolnost proti UV záření, kyselinám a zásadám a vysokou stabilitu proti stárnutí, což zaručuje dlouhou životnost bez blednutí, olupování nebo degradace povrchu.

Tepelně izolační jádro z PU

Je vyrobeno z pevného polyuretanového pěnového jádra vysoké hustoty s poměrem uzavřených buněk ≥90 %. Hustá a rovnoměrná buněčná struktura zajišťuje ultranízkou nasákavost vody a vynikající parotěsnost, čímž účinně brání pronikání vlhkosti, růstu plísní a nabobtnání jádra v prostředí s vysokou vlhkostí. Díky ultranízké tepelné vodivosti a výborné dimenzní stabilitě udržuje PU jádro konstantní izolační vlastnosti i při dlouhodobém provozu v konstantní teplotě a za vysoké vlhkosti. Dosahuje třídy B1 pro nehořlavost s vlastními vlastnostmi samozhasínání, nízkého kouření a nízké toxicity, čímž splňuje nároky na vysokou bezpečnost při požárech v budovách.

Přesná zámková konstrukce

Využívá standardizovaný systém mužsko–ženských jazýčkových spojů pro těsné a bezešvé montáže. Optimalizované konstrukční spoje zajišťují vynikající vzduchotěsnost a vodotěsnost, čímž efektivně snižují ztráty v důsledku proudění vzduchu, přenosu tepla, pronikání vody a kondenzace na povrchu. Zásadně řeší běžné problémy, jako je únik chladu a akumulace vnitřní vlhkosti v obvodových pláštích chladíren a budov s konstantní teplotou.

3. Klíčové výhody produktu

Průmyslově přední izolace pro konstantní teplotu a vysoké úspory energie
PU jádro se vyznačuje ultranízkou tepelnou vodivostí ≤0,024 W/(m·K) (testováno při 25 °C), což zajišťuje špičkové tepelně izolační vlastnosti mezi běžnými stavebními izolačními materiály. Hustá struktura uzavřených buněk stabilně udržuje vnitřní teplotu, čímž výrazně snižuje spotřebu energie na chlazení a vytápění v chladírnách a zařízeních s konstantní teplotou, což přináší významné dlouhodobé úspory energie.

Neohřevná třída B1 pro nehořlavost a spolehlivou požární bezpečnost
Celoplošný panel plně splňuje požadavky nařízení GB 8624 B1 pro nehořlavost. Díky vlastnostem samozhasínání, odolnosti vůči ohni, nízkému kouření a netoxičnosti účinně omezuje šíření plamene a radiaci tepla, čímž vyhovuje požadavkům na požární bezpečnost vysokozdarma továren, budov s konstantní teplotou a skladovacích hal.

Vysoká hustota uzavřených buněk a vynikající odolnost proti vlhkosti
S poměrem uzavřených buněk ≥90 % a minimální nasákavostí vody kompaktní struktura jádra dokonale blokuje infiltraci vodní páry. Zůstává konstrukčně stabilní bez vlhkosti, plísní nebo deformací i v dlouhodobém prostředí s vysokou vlhkostí, perfektně se přizpůsobuje logistice chladicího řetězce, vlhkým regionům a dalším náročným situacím.

Lehký design a vysoká konstrukční stabilita
Lehká kompozitní konstrukce účinně snižuje celkovou nosnost ocelové konstrukce budovy. Integrovaně spojený panel vyniká vysokou tuhostí, výbornou odolností vůči tlaku a ohybu, hladkým povrchem a stabilními rozměrovými vlastnostmi, čímž předejde dlouhodobé deformaci a kroutení konstrukce.

Bezešvé utěsnění jazýčkových spojů a prevence tepelných mostů
Precizní jazýčkové spoje s těsným zapojením, kombinované s profesionálními krytinami se skrytými spojovacími prvky, umožňují naprosté těsné utěsnění. Konstrukce poskytuje vynikající odolnost proti větru, vodě a vzduchu, výrazně snižuje rizika vzniku tepelných mostů a kondenzace a optimalizuje celkovou tepelně izolační účinnost obvodového pláště.

Plná tovární prefabrikace a efektivní výstavba
Všechny panely jsou integrovaně prefabrikovány a tvarovány v továrně, což umožňuje přímou montáž na místě. Není nutné žádné dodatečné izolační zpracování, omítání ani vodotěsné provedení, což zjednodušuje pracovní postupy a výrazně zkracuje celkový čas výstavby projektu.

4. Standardní specifikace a technické parametry

Těsné utěsnění a spolehlivá vodotěsnost: GB/T 23932, GB 8624, EN 13501-1 (volitelně pro export)
=====1======1======1=====: K dispozici jsou kompletní testovací zprávy o tepelné izolaci, odolnosti vůči ohni a fyzikálních ukazatelích
Možné tloušťky: 50 mm, 75 mm, 100 mm, 150 mm, 200 mm
Standardní efektivní šířka: 950 mm, 1150 mm
Tloušťka ocelového plechuVysoká účinnost akustické absorpce a snižování hluku
Substrát a povrchová úprava: Pozinkovaný a aluzinkový substrát DC51D / S250GD; volitelné povrchové nátěry PE / HDP / PVDF odolné vůči povětrnostním vlivům
Hmotnost zinkové povrchové úpravy: Standardní hmotnost zinkové povrchové úpravy ≥80 g/m², pro náročné venkovní korozivní prostředí lze navýšit až na ≥180 g/m²
Můžeme přizpůsobit délku: Maximální standardní délka 12 m; možné i prodloužené zakázané délky
Typ profilu: Rovná stěnová deska, vlnitá střešní deska, střešní deska se skrytými spoji
Nosnost střechy na jednotku plochy: Minimální nosnost 1,5 kN/m² (podle inženýrských technických dat)
Pevnost v tlaku: Minimální tlak 150 kPa (testováno podle GB/T 23932)
Tepelná vodivost: Tepelná vodivost ≤0,024 W/(m·K) při 25 °C
Celkový koeficient přestupu tepla (U-hodnota): Přibližně 0,22 W/(m²·K) při tloušťce 100 mm
Hustota PU jádra: Hustota ≥35 kg/m³ (běžný rozsah: 35–45 kg/m³)
Poměr uzavřených buněk: Poměr uzavřených buněk ≥90 %
=====1======1======1=====: Požadavky nařízení GB 8624 B1 pro nehořlavost (samozhasínání, nízké kouření, netoxičnost)
Dlouhodobá provozní teplota: Teplotní rozsah -50 °C až +120 °C

5. Scénáře aplikace

Chladicí řetězec a chladící skladování: Profesionální izolační panely pro nízkoteplotní chladírny, skladovací sklady pro zachování čerstvosti, stanice logistiky chladicího řetězce, rychlobalící dílny a izolační systémy chladicích zařízení.

Čisté dílny s konstantní teplotou: Specializované obvodové panely pro farmaceutické továrny, potravinářské závody, čisté dílny a výrobní prostory s konstantní teplotou a vlhkostí.

Vysokozdarma ocelová konstrukce budov: Tepelně izolační a dekorativní obvodové systémy pro vysokozdarma průmyslové továrny, výstavní centra a komerční budovy.

Vysokozdarma prefabrikované budovy: Izolované prefabrikované domy s konstantní teplotou, lékařské přístřešky a přizpůsobené energeticky úsporné dočasné budovy.

Scénáře s vysokou vlhkostí a izolací: Obvodová izolace pro zemědělské skleníky s konstantní teplotou a vlhké průmyslové dílny.

Projekty adaptace na extrémní klimatické podmínky: Tepelně izolační stěny a střechy pro budovy v extrémně chladných regionech, s výraznou odolností vůči nízkým teplotám a vynikajícími vlastnostmi proti kondenzaci.

: Galvanizovaný nebo aluzinkový substrát DC51D / S250GD; volitelné povrchové nátěry PE / HDP / PVDF odolné proti povětrnostním vlivům

Tento prefabrikovaný panel s jazýčkovými spoji podporuje flexibilní integrovanou instalaci stěn a střech, vyniká čistým vzhledem, vysokou vzduchotěsností a výbornou schopností potlačovat tepelné mosty, plně přizpůsobený požadavkům na chladírny a vysokozdarma projekty s konstantní teplotou.

Instalace stěnových panelů: Spojte panely pevně a fixujte je na ocelové příhrady pomocí pozinkovaných nebo nerezových samorezných šroubů s antikorozní povrchovou úpravou v maximálním rozestupu 300 mm. Vertikalitu kalibrujte laserovým vodovážným přístrojem, aby byla stěna rovná a pevná. Pro projekty chladíren všechny spáry mezi panely důkladně utěsněte profesionální tmelovou hmotou, aby se eliminovaly mezery vedoucí k tepelným mostům.

Instalace střešních panelů: Použijte montážní systém se skrytými spojovacími prvky, kdy jsou fixační prvky ukryty pod žebry panelu, čímž dosáhnete vnějšího spoje bez šroubů. Na překrývajících spojích namontujte speciální těsnící gázy a aplikujte vodotěsný tmel pro dvojitou ochranu, čímž účinně zabráníte infiltraci vody a vnitřní kondenzaci.

Speciální detailní úprava pro chladírny: Na spojích stěny a podlahy zavedte obloukové přechody, aby se eliminovaly mrtvé kouty a zajistila se celková vzduchotěsnost a kontinuální tepelně izolační účinnost.

Standard pro montáž stropů: Pro nosné stropní aplikace přesně propočítejte a rozmístěte vzdálenosti závěsů podle skutečných zátěžových nároků, aby byla zaručena dlouhodobá konstrukční bezpečnost a stabilita.

Integrované detailní utěsnění: Sladěte profesionální doplňky pro úpravu okapů, hřebenů, štítů a vnitřních i vnějších rohů, aby byly plně zablokovány tepelné mosty a zlepšeny celkové tepelně izolační a vzduchotěsné vlastnosti budovy.

Požadavky na stavební prostředí: Vyhněte se stavbě při okolní teplotě 5 °C a nižší, aby bylo zaručeno normální vytvrzování a spojovací účinek pěnových vrstev a těsnících materiálů.

=====1======1======1=====: K přesnému řezání používejte jemné pilky, aby nedošlo k poškození jádra. Všechny řezné části pokryjte epoxidovou zinkovou základní barvou pro ochranu proti rezavění a prodloužení životnosti panelu.

7. Shrnutí produktu

V souladu s normami GB/T 23932 a GB 8624 B1 pro nehořlavost vyniká Barevný ocelový polyuretanový sendvičový panel ultranízkou tepelnou vodivostí, vysokým poměrem uzavřených buněk ≥90 % a lehkou kompozitní konstrukcí. Díky vynikající izolaci pro konstantní teplotu, výborné odolnosti proti vlhkosti a bezpečné nehořlavosti podporuje plnou tovární prefabrikaci a rychlou montáž na místě. Jako vysoce efektivní energeticky úsporný materiál pro obvodové pláště se hojně používá v systémech chladicího řetězce, čistých dílnách s konstantní teplotou a různých vysokozdarma izolovaných stavebních projektech. Pro další řešení tepelné izolace ocelových konstrukcí si prosím zkontrolujteSkleněná vlna – pokrývkaaSkleněná vlna v kotli.
