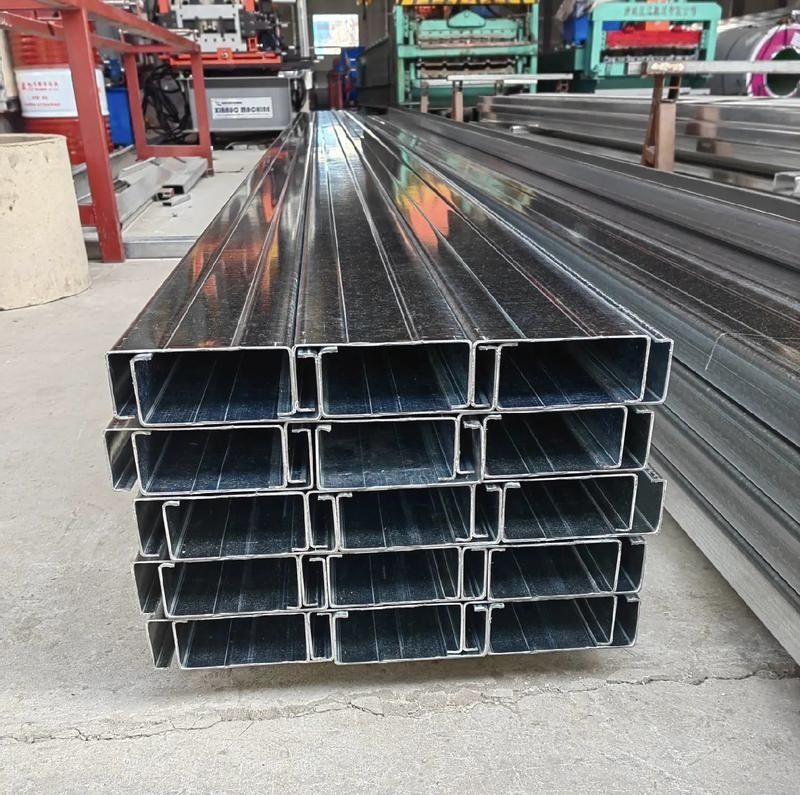

C-Beam | Horkoocelovaný studeně tvarovaný C-příhradový nosník pro střechy, stěny a upevňování fotovoltaických systémů

1. Přehled produktu

C‑nosník, známý také jako C‑profil nebo C‑purlin, je studeně tvarovaný nosník s výztužnými okraji z lehké oceli. Vyrábí se válcováním z vysoce kvalitních ocelových pásků při pokojové teplotě a je v souladu s národními normami GB/T 6725-2017 a GB 50018 pro studeně tvarované tenkostěnné ocelové konstrukce. Díky přesné rozměrové přesnosti, čistému tvarování průřezu a absenci zbytkových napětí zvažování slouží jako optimalizovaná lehká alternativa k tradičním horkovalcovaným profilům.

Standardní materiálové třídy zahrnují Q235B a Q355B. Na požádání jsou dostupné i speciální vysokovýkonné varianty, včetně nízkoteplotní odolné oceli Q355NL, povětrnostně odolné oceli Q355GNH a nerezových ocelí. C‑nosník je široce používán v průmyslových továrnách, skladových halách, fotovoltaických elektrárnách i v prefabrikovaných obecních ocelových konstrukcích a slouží jako spolehlivý sekundární nosný a obvodový profil pro lehké ocelové stavební systémy.

2. Specifikace a technické parametry

Standardní modely skladem

V nabídce je celá řada standardních velikostí: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Číslo udává výšku středu nosníku; například C80 označuje nosník s výškou středu 80 mm.

Rozsah rozměrů

Výška středu: 80 mm–300 mm
Šířka pásnice: 40 mm–80 mm
Okraj s výztužnými okraji: 15 mm–20 mm (možné zakázat individuální rozměry okrajů)
Tloušťka stěny: 1,5 mm–4,0 mm; silnější plechy nad 4,0 mm lze dodat po konzultaci
Standardní délka: 6 m, 9 m, 12 m. Na míru lze zhotovit pevné délky nařezané, precizně dělat otvory a zpracovávat atypické tvary odpovídající nestandardním konstrukčním řešením.

Povrchová antikorozní úprava

Žárové pozinkování: Oboustranné zinkové pokovení ≥180 g/m², jednostranná průměrná tloušťka až 12,7 μm. Zajišťuje stabilní ochranu proti rezavění a umožňuje provoz venku 15–20 let za běžných podmínek.

Aluzinkové pokovení (AZ150): Vyrobeno podle normy ASTM A792 s 55% alumin-zinkovou slitinou. Vyniká výbornou odolností proti kyselinám, alkáliím a vysokým teplotám, ideální pro pobřežní solný rozprašovač i těžké průmyslové korozivní prostředí.

Zakázané barvení: Využívá epoxidový zinkový primér plus vrchní lak – kompozitní antikorozní systém. Cenově výhodné pro vnitřní konstrukční aplikace s možností volby barev dle estetických požadavků projektu.

3. Služba hlubokého zpracování na míru

Nabízíme kompletní jednoúčelové precizní zpracování na míru pro C‑nosníky. Celý proces zahrnuje CNC řezání na pevné délky, různé typy přesného dělení otvorů (kulaté, štěrbinové, eliptické) odpovídající různým specifikacím šroubů, dále ohýbání, rovnání, antikorozní povrchovou úpravu a standardizované finální balení. Všechny hotové výrobky jsou kontrolovány v rozmezí ±1,0 mm podle běžných tolerancí, přičemž pro vysoké standardy je možné zajistit přesnost ±0,5 mm. Prefabrikované komponenty umožňují přímou montáž šrouby na místě, eliminují další řezání a zpracování a zvyšují efektivitu stavby.

Svařovaný H‑nosník: Vyrobený sestavením ocelových desek a automatickým svařováním. Umožňuje individuální navržení proměnného průřezu, obloukového tvaru, nerovnoměrné tloušťky, výšky i šířky, čímž splňuje speciální konstrukční a architektonické požadavky, které standardní horkovalcované profily nedokážou uspokojit.

Lehká konstrukce a nižší celkové náklady
Oproti tradičním horkovalcovaným profilům snižuje C‑nosník hmotnost o více než 30 % při zachování stejné nebo vyšší nosnosti. Tím výrazně snižuje stálou hmotnost budovy, redukuje zátěž základů a snižuje celkové náklady na stavbu.

Stabilní mechanické vlastnosti a vysoká nosnost
Integritní studené tvarování zajišťuje velký poloměr setrvačnosti a vynikající odolnost proti ohybu a torzi. Umožňuje větší rozestupy purlinů, snižuje celkovou spotřebu oceli a optimalizuje rozložení konstrukčních napětí.

Prefabrikovaná instalace a rychlejší výstavba
Veškeré standardní i zakázané komponenty jsou předvrtané a prefabrikované v továrně. Celá stavba na místě probíhá čistě montáží šrouby bez svařování na místě ani dalšího protipožárního zpracování, což výrazně zkracuje dobu realizace a zvyšuje bezpečnost stavby.

Antikorozní ochrana pro různé situace a vysoká adaptabilita
Rozmanité povrchové úpravy jsou vhodné pro suché vnitrozemské, vlhké průmyslové i pobřežní solné prostředí. Profil udržuje stabilní fyzikální vlastnosti bez rezavění, deformací či poruch konstrukce během dlouhodobého venkovního provozu.

Vysoká rozměrová přesnost a dobrá vyměnitelnost
Jednotná výrobní tolerance a standardizované rozměry zaručují vysokou vzájemnou vyměnitelnost dílů. Produkt perfektně ladí s prefabrikovanými lehkými ocelovými stavebními systémy i velkými fotovoltaickými opěrnými projekty, podporuje standardizovanou a modulární výstavbu.

5. Scénáře aplikace

Průmyslové ocelové konstrukce: Průmyslové ocelové konstrukce: Slouží jako střešní purliny, obvodové rámy a sekundární nosné konstrukce pro tovární dílny, průmyslové sklady a logistické budovy. Dodáváme také profesionálníVodotěsná membrána TPOpro střechové hydroizolační řešení.

Projekty nové energie PV: Hojně používáno jako nosné a pomocné nosné prvky pro střešní fotovoltaické držáky a pro pozemní solární elektrárny.

Prefabrikované lehké ocelové budovy: Používá se pro hlavní konstrukce, obvodové a střešní obvodové konstrukce lehkých ocelových vil, kontejnerových domů a modulárních prefabrikovaných budov.

Skladové a mechanické nosné konstrukce: Vhodné pro konstrukce regálů, opěry pro zařízení a sekundární nosníky ocelových provozních plošin.

Obecní pomocné inženýrské projekty: Ideální pro venkovní přístřešky, parkovací kryty, chodníky pro pěší, autobusové zastávky a malé krajinářské ocelové konstrukce.

6. Dodávka, balení a servisní podpora

Dodávka ze skladu: Plná řada standardních pozinkovaných C‑nosníků je dostatečně skladem, doručení je zajištěno do 2–5 pracovních dnů.

Časová náročnost na zakázané zpracování: Pro zakázané tloušťky, speciální dělení otvorů a atypické rozměry je nutné počítat se 7–12 pracovními dny po potvrzení objednávky.

Balíčkové řešení: Standardní balení s podložkami pro zajištění proti deformacím. Podporuje domácí pozemní dopravu i standardizované exportní námořní balení.

Zajištění kvality: K dispozici jsou kompletní testovací certifikáty z továrny, zprávy o kontrolě zinkové vrstvy a plný soubor kvalifikačních dokumentů pro globální inspekci a přijetí projektu.

7. Často kladené otázky

Q1: Jaké jsou rozdíly mezi C‑nosníkem a běžným horkovalcovaným profilem?
A1: C‑nosník je tenkostěnná studeně tvarovaná lehká ocel s menší hmotností a nižší cenou, primárně používaná pro obvodové konstrukce a sekundární nosné prvky. Podporuje předvrtané otvory pro rychlou montáž šrouby. Tradiční horkovalcované profily mají vyšší celkovou tuhost a větší hmotnost, většinou se používají jako hlavní nosné nosníky a sloupy.

Q2: Můžete na zakázku upravit délku nosníku a polohy otvorů podle výkresů?
A2: Ano. Nabízíme kompletní zakázané řešení na základě výkresů, včetně libovolné délky nařezání, osobního rozestupu otvorů i speciálních poloh otvorů. Veškeré hluboké zpracování probíhá v továrně, aby byla zajištěna přímá montáž na místě.

Q3: Jaká povrchová úprava je nejvhodnější pro venkovní použití?
A3: Konvenční žárové pozinkování je vhodné pro běžné venkovní prostředí. Pro pobřežní oblasti a těžké průmyslové korozivní prostředí se doporučuje aluzinkové pokovení nebo vyšší zinkové pokovení (≥275 g/m²) pro prodlouženou životnost.

Q4: Jak si vybrat mezi C‑purlinem a Z‑purlinem?
A4: C‑purlin je vhodný pro střechy s úhlem sklonu do 5°, má jednoduchou konstrukci a snadnou montáž. Z‑purlin umožňuje spojení přesahem na koncích pro souvislé rozpínání a je vhodný pro střechy s úhlem sklonu od 5° do 20°. Konečný výběr musí respektovat konkrétní konstrukční návrh a parametry sklonu střechy.

8. Shrnutí produktu

Vyrobeno podle národních standardů GB/T 6725-2017 a GB 50018, náš C‑nosník používá jako standardní materiály Q235B a Q355B, s možností nízkoteplotní odolné, povětrnostně odolné a nerezové oceli pro speciální pracovní podmínky. Tato vysokopřesná studeně tvarovaná lehká ocel vyniká lehkým designem, vynikající odolností proti ohybu a stabilními konstrukčními vlastnostmi. S mnoha antikorozními úpravami a jednoúčelovými továrními službami hlubokého zpracování je hojně využívána jako střešní purliny, obvodové rámy a fotovoltaické opěrné systémy, představuje cenově výhodné a spolehlivé řešení pro světové průmyslové, nové energetické a obecní prefabrikované projekty.
